Guía completa de instalación de claraboyas artificiales: métodos para diferentes tipos de techo y errores a evitar

Ya ha seleccionado el producto de claraboya artificial. Los renders son impresionantes — ese cielo azul profundo, esa "luz solar" inclinada — realmente cautivadores. Pero a la hora de la instalación, empiezan a surgir preguntas:

• "Mi techo es de placa de yeso, ¿puedo instalarla?"

• "¿Tengo que quitar los paneles de aluminio de mi techo integrado?"

• "¿Y si no tengo falso techo, solo hormigón visto?"

• "¿Las luminarias grandes necesitan cables de seguridad? ¿Quién las instala?"

Estas preguntas representan el último obstáculo en las decisiones de compra — el producto puede ser el correcto, pero una instalación inadecuada puede no lograr el efecto deseado o incluso crear riesgos de seguridad.

Este artículo aborda la instalación desde la perspectiva de decisión de compra, proporcionando una guía completa para tres tipos principales de techo, cubriendo la preparación previa, procedimientos paso a paso, errores comunes a evitar, normas de seguridad y la gama completa de accesorios y soporte técnico de Lumin.

---

Parte 1: Preparación Previa a la Instalación — El "Proceso Invisible" que Determina el Éxito

Muchos accidentes de instalación y retrabajos se deben a una preparación inadecuada. Los siguientes cuatro pasos deben completarse antes de comenzar cualquier trabajo físico.

1.1 Planificación Eléctrica y Cálculo de Carga

Los sistemas de iluminación lineal requieren una fuente de alimentación estable. Antes de la instalación, confirme:

• Si la tensión de alimentación en obra coincide con la especificación de la luminaria. Las claraboyas artificiales Lumin admiten entrada de voltaje amplio 100-240V CA, mientras que algunas series ultradelgadas utilizan entrada de bajo voltaje 36V CC, adaptándose a diferentes entornos eléctricos de proyecto.

• Si la potencia total está dentro de la capacidad del circuito.

• Si se necesita control por zonas (sistemas de 3, 5 o 7 hilos).

Para proyectos de empalme continuo, calcule la potencia total y la longitud del cable con antelación. Cada circuito tiene límites tanto de carga como de longitud — superar estos límites provoca caída de tensión, resultando en brillo insuficiente o fallo de iluminación en el extremo. La capacidad de suministro de Lumin es de 1.000 unidades por mes, con un pedido mínimo de 4 unidades y soporte de muestreo rápido. Recomendamos confirmar los parámetros eléctricos con el proveedor durante la fase de planificación del proyecto.

CTA contextual: ¿No está seguro de si la carga eléctrica de su proyecto puede soportar la instalación? Obtenga la Hoja de Planificación Eléctrica de Instalación de Lumin →

1.2 Inspección y Medición del Techo

Confirme el tipo y la estructura del techo antes de la instalación:

• Techo de placa de yeso: Localice la posición y separación de las vigas; evite las vigas principales.

• Techo integrado: Confirme la dirección de los perfiles; el lado largo de la luminaria debe alinearse con los perfiles.

• Losa de hormigón: Compruebe la presencia de conductos empotrados en las zonas de perforación.

Mediciones clave:

• Distancia desde la primera luminaria a la pared: recomendado 45 cm para evitar sombras en la pared. La Illuminating Engineering Society (IES), en su Recommended Practice for Daylighting Buildings (IES RP-5-13), indica que la proporción entre la separación de las claraboyas y la altura del techo debe ser razonable para lograr una iluminación natural uniforme [1].

• Separación entre luminarias: típicamente 1,2-1,8 metros, según el espacio y los requisitos de iluminancia.

• Distancia desde la fuente de alimentación a cada luminaria: no más de 1,8 metros para evitar caída de tensión.

1.3 Lista de Herramientas

1.4 La Seguridad es lo Primero

Los siguientes pasos de seguridad deben realizarse antes de la instalación:

• Desconectar la alimentación principal y verificar con un comprobador de tensión que los circuitos están desenergizados.

• Asegurar que los conductores de puesta a tierra de las luminarias están correctamente conectados. Según UL 1598 (norma de seguridad de luminarias de Norteamérica), todo el cableado de luminarias LED debe estar encerrado dentro de la carcasa, y la carcasa debe superar pruebas de impacto y resistencia a las llamas [2]. Los productos Lumin están certificados CE y UL y cumplen esta norma.

• Utilizar escaleras o andamios homologados para trabajos en altura.

• Se recomienda al menos dos personas para la instalación, especialmente para luminarias grandes.

---

Parte 2: Explicación de los Tres Métodos de Instalación Principales

La línea de productos de claraboyas artificiales de Lumin incluye la Serie Blue-Shadow, la Serie Ultradelgada H50, la Serie Sun-in, la Serie Circular y la Serie de Paneles de Fototerapia Frame/Frameless. Diferentes series admiten diferentes métodos de instalación. La elección depende del tipo de techo, la altura del techo y los requisitos del proyecto.

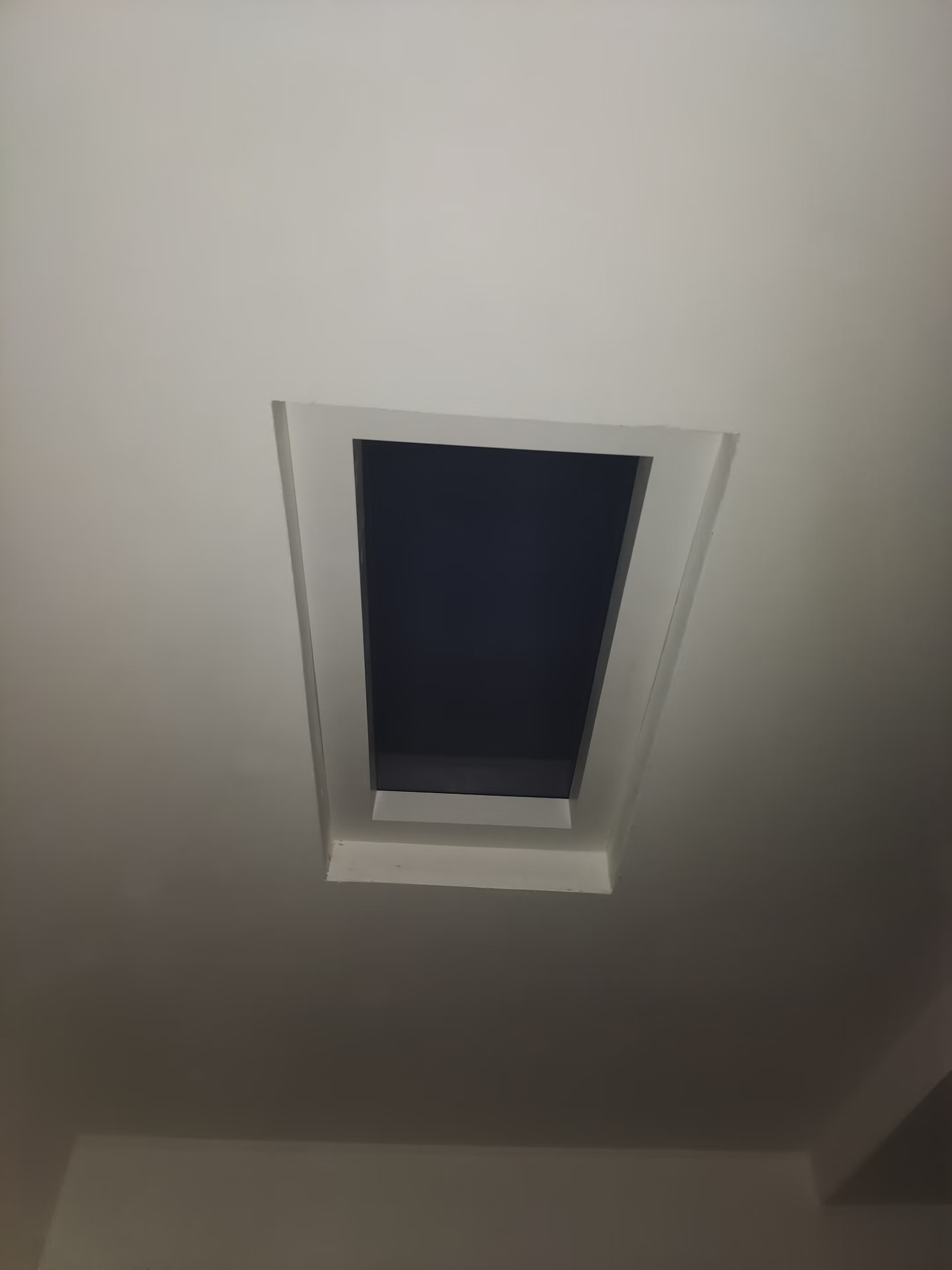

2.1 Método 1: Techo de Placa de Yeso — Instalación Empotrada

Ideal para: Techos de placa de yeso, techos suspendidos estándar

Las series Blue-Shadow, H50 Ultradelgada y Frame de Lumin admiten instalación empotrada.

Pasos de Instalación:

1. Confirmar la ubicación del corte: Evitar vigas y conductos. Usar un lápiz para trazar el contorno en el techo. Antes de cortar, usar un detector de vigas para confirmar las posiciones.

2. Realizar el corte: Cortar la placa de yeso según las dimensiones de abertura especificadas en la ficha técnica del producto. Tamaños de abertura de referencia para las series Lumin:

Técnica clave: El tamaño del corte debe ser preciso — demasiado grande y la luminaria no se sujetará; demasiado pequeño y no encajará.

3. Preparar el cableado: Dejar un cable de alimentación cerca de la abertura, asegurando que sea lo suficientemente largo para la conexión.

4. Instalar la luminaria: Introducir la luminaria en la abertura y fijarla con clips de resorte o soportes de montaje. Para luminarias grandes, se recomiendan cables de seguridad para evitar caídas.

5. Rematar los bordes: Usar placa de yeso o marco decorativo para que la luminaria quede al ras del techo.

6. Cableado y prueba: Conectar los cables de alimentación (asegurando la correcta correspondencia de fase, neutro y tierra) y encender para realizar la prueba.

Recordatorio clave: Para instalaciones en placa de yeso, la posición y la abertura deben planificarse durante la fase de construcción del techo. El espacio interior del techo debe tener al menos 20 cm de altura libre para la instalación.

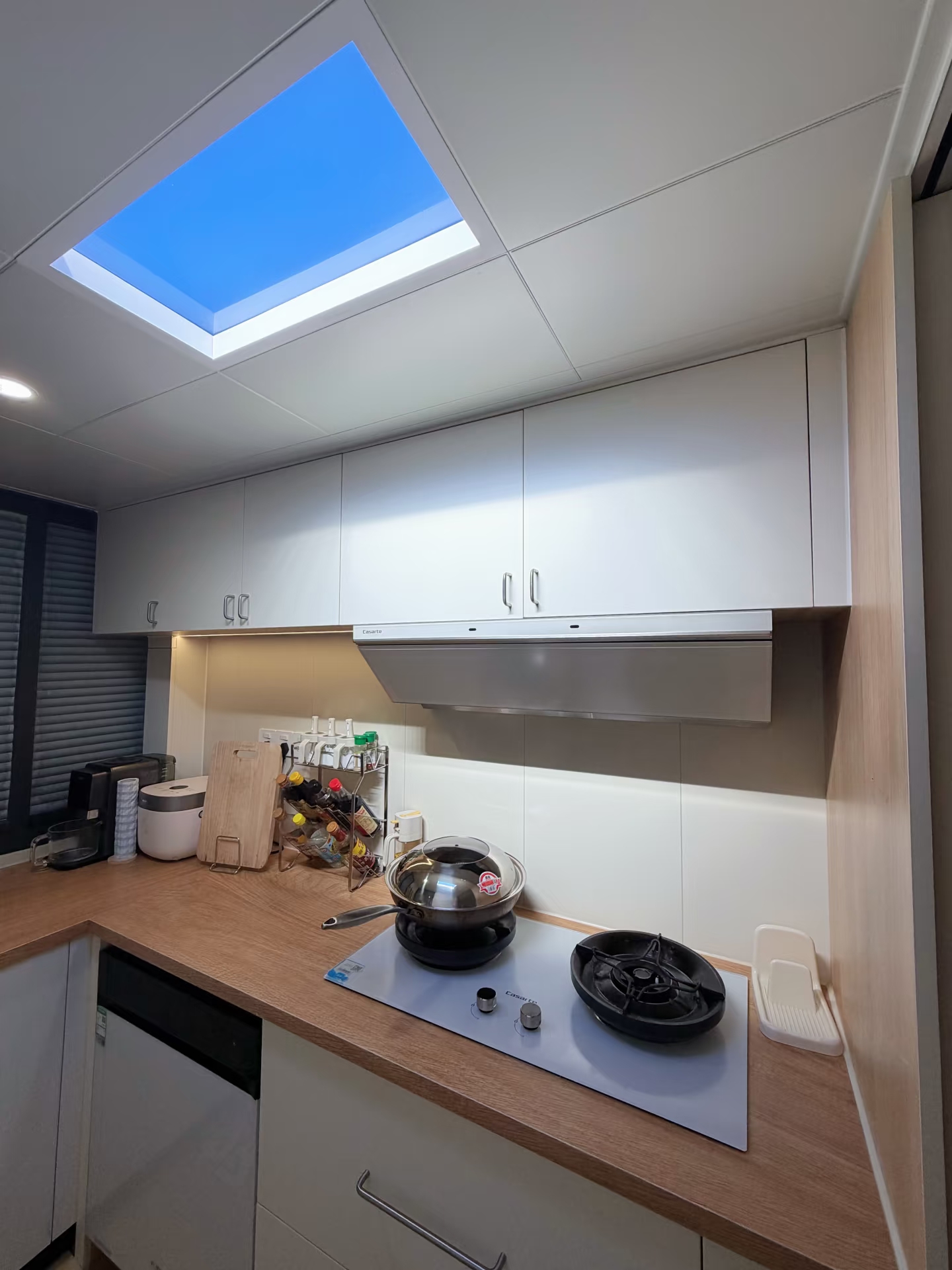

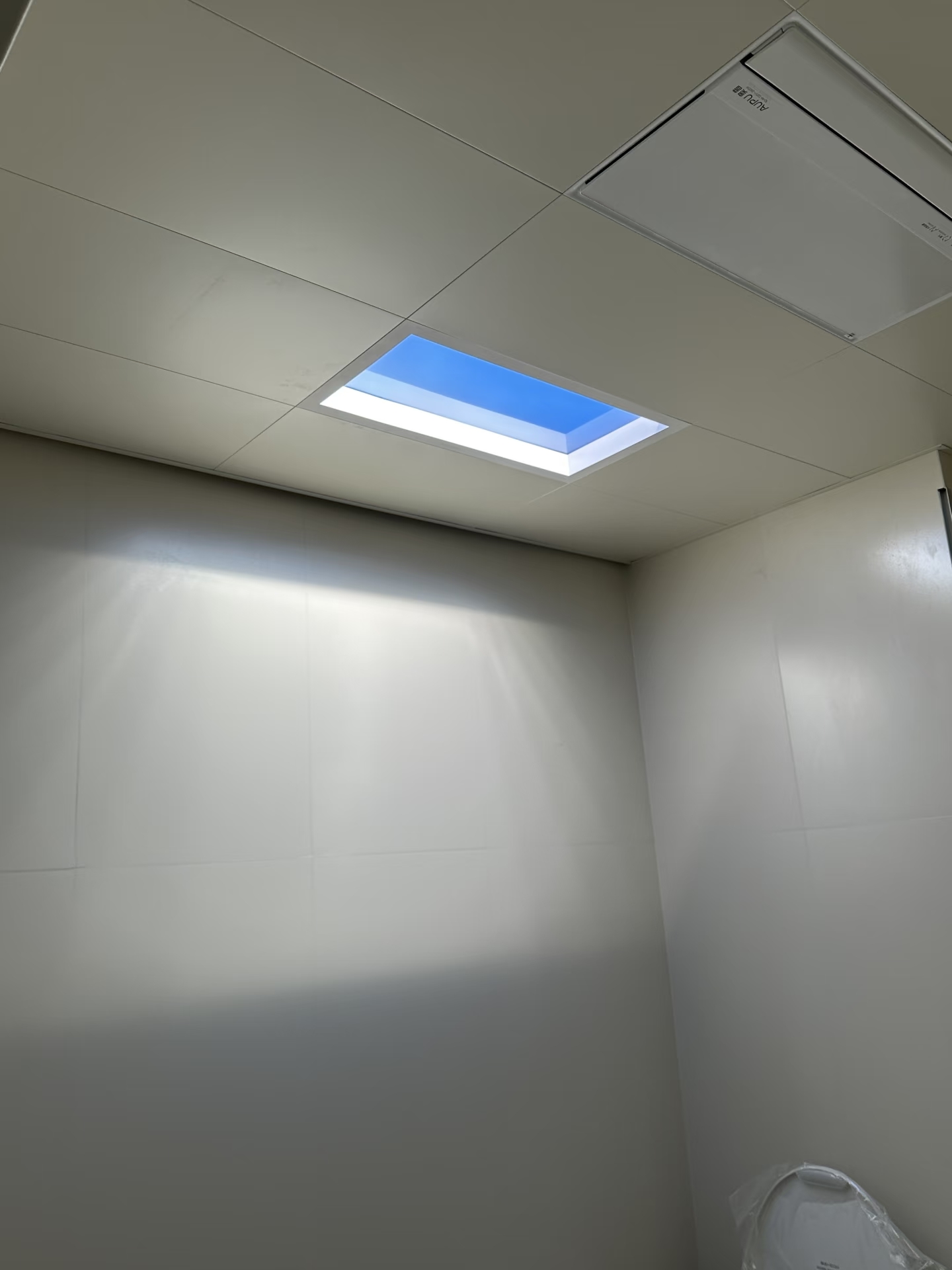

2.2 Método 2: Techo Integrado (Paneles de Aluminio) — Instalación Integrada

Ideal para: Cocinas, baños y otros techos integrados

Los productos de 300×600mm de Lumin, como el Blue-Shadow BSF3060/BSF6060 y el H50 TS3060/TS6060, pueden reemplazar directamente un panel.

Pasos de Instalación:

1. Comprobar la distancia entre perfiles: Las claraboyas de 300×600mm de Lumin coinciden con la separación estándar de perfiles de techo integrado.

2. Retirar un panel: Retirar un panel de aluminio de 300×600mm en la ubicación de instalación.

3. Colocar la luminaria: Apoyar la claraboya directamente sobre los dos perfiles de acero ligero.

4. Cableado: Conectar el cable de alimentación por encima del techo.

5. Ajustar y fijar: Asegurarse de que la luminaria esté paralela a los perfiles.

6. Encender y probar.

Recordatorio clave: Prestar atención a la dirección de los perfiles — la luminaria solo puede montarse entre dos perfiles paralelos, y el lado largo debe alinearse con la dirección de los perfiles. Además, asegurar al menos 20 cm de altura libre por encima del techo.

---

Parte 4: Errores Comunes de Instalación y Cómo Evitarlos

---

Parte 5: Accesorios de Instalación y Soporte Técnico de Lumin

Lumin ofrece soporte completo de accesorios para diferentes escenarios de instalación:

• Kit de accesorios para techo integrado: Incluye cables de suspensión, soportes, marcos decorativos, cables de seguridad, etc.

• Accesorios para techo de placa de yeso: Marcos decorativos magnéticos para instalación sencilla

• Accesorios para instalación suspendida: Soportes de montaje, cables de suspensión, pernos de expansión

Además, Lumin ofrece:

• Dimensiones de abertura precisas y dimensiones de producto para cada modelo en la ficha técnica

• Equipo de soporte técnico disponible para consultas de instalación

• Soporte para combinaciones de múltiples luminarias, con tamaño máximo personalizado de hasta 1.2*1.2m/0.8*0.8m y combinaciones de 2 a 40 unidades

¿Necesita un plan de instalación personalizado para su proyecto? Obtenga Soporte Técnico de Instalación de Lumin →

---

Parte 6: Resumen

Instalar una claraboya artificial no es complicado — elija el método adecuado, mida con precisión y contrate a la persona correcta. Si hace bien estas tres cosas, habrá recorrido la mayor parte del camino.

El consejo más importante: La instalación de claraboyas artificiales debe ser realizada por un electricista autorizado. No es una luminaria de techo estándar — implica conexiones eléctricas y seguridad de carga. Deje el trabajo profesional a los profesionales.

¿Quiere conocer los requisitos de instalación específicos y la información de accesorios para toda la gama Lumin? Descargue el catálogo completo de productos Lumin o póngase en contacto con nuestro equipo de soporte técnico.

---

Preguntas Frecuentes (FAQ)

P1: Después de cortar la abertura para una instalación en placa de yeso, ¿qué trabajo de remate se necesita?

Después del corte, use placa de yeso o marco decorativo para que la luminaria quede al ras del techo. Algunos modelos Blue-Shadow y H50 de Lumin incluyen marcos decorativos magnéticos que se adhieren directamente sin tornillos adicionales, simplificando enormemente el proceso de remate. Si utiliza remate estándar de placa de yeso, se requiere masilla y lijado después de la instalación para asegurar una superficie al ras.

P2: ¿Cuál es la separación estándar entre perfiles para techos integrados? ¿Los productos de 300×600mm de Lumin coinciden directamente?

La separación estándar entre perfiles de techos integrados es típicamente de 300mm o 600mm. Las claraboyas de 300×600mm de Lumin están diseñadas para coincidir con esta separación. La instalación solo requiere retirar un panel de aluminio de 300×600mm y apoyar la luminaria directamente sobre los dos perfiles de acero ligero paralelos — no se necesita perforación adicional ni herrajes de montaje.

P3: ¿Cuántas personas se necesitan para instalar una claraboya artificial grande (ej. Sun-in R600, peso neto 50kg)?

La Sun-in R600 pesa 50kg y es una luminaria suspendida grande. Se recomiendan al menos 3 personas: 2 para levantar y posicionar, 1 para cablear y fijar. Se deben usar cables de seguridad como protección secundaria, y la separación entre puntos de suspensión no debe exceder los 3 metros. Se recomienda un equipo profesional con cualificación en instalación eléctrica.

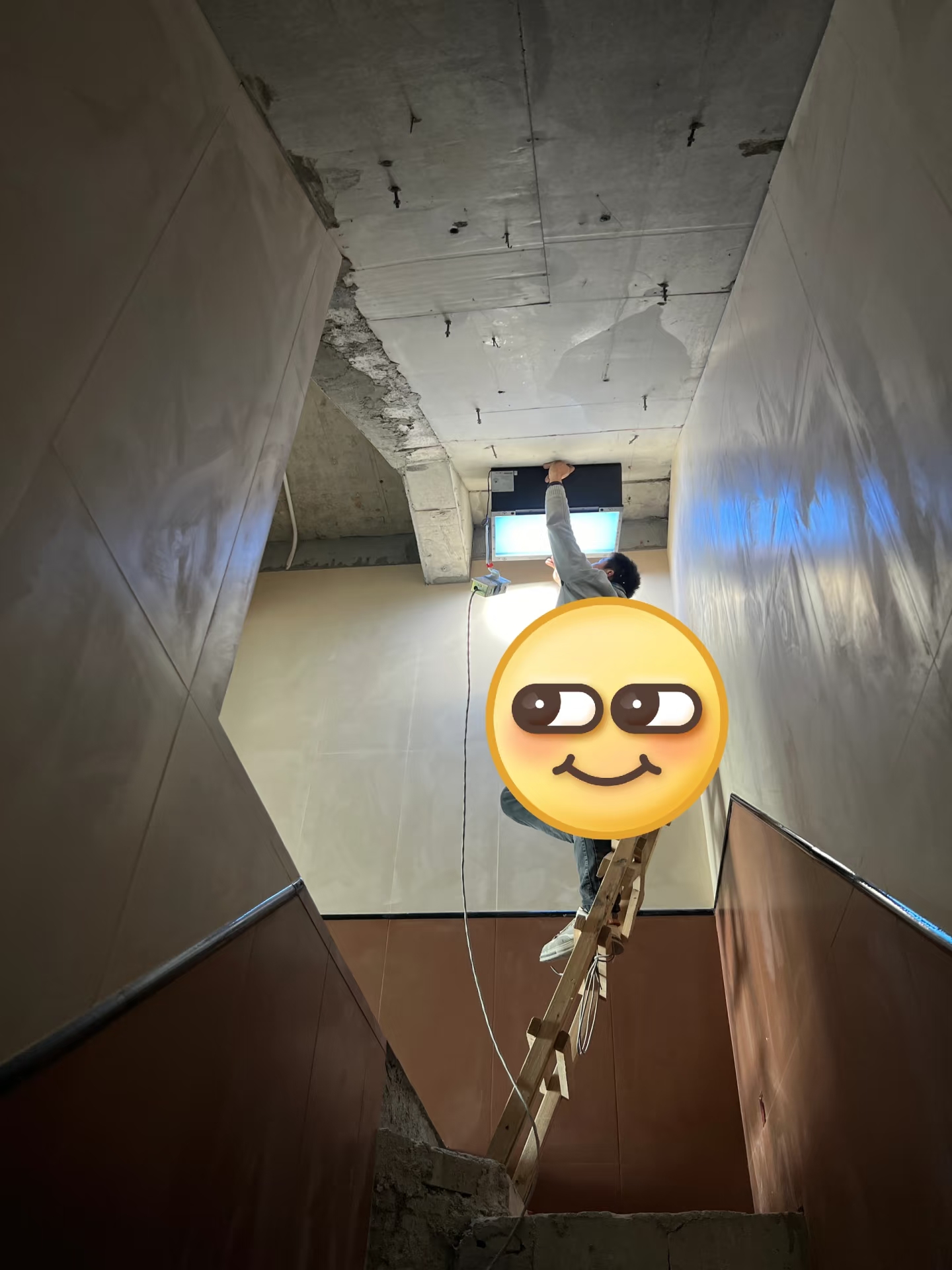

P4: ¿Cómo se asegura que la luminaria esté nivelada durante la instalación suspendida en un techo de hormigón?

La instalación suspendida requiere alta precisión de nivelación. Recomendamos usar un nivel láser: primero marque cuatro puntos de suspensión en el techo y asegúrese de que estén en el mismo plano horizontal; después de instalar los cables de suspensión, use un nivel para verificar las cuatro esquinas de la luminaria y ajuste las longitudes de los cables para calibrar. Si la luminaria está inclinada, el efecto visual del cielo azul se verá significativamente comprometido.

P5: ¿La claraboya artificial de Lumin admite empalmes múltiples? ¿Cuál es el tamaño máximo?

Sí. Los Paneles de Fototerapia Frame/Frameless de Lumin admiten empalmes múltiples, con un tamaño máximo personalizado de 1.2*1.2m/0.8*0.8m y combinaciones de 2 a 40 unidades. Al empalmar, preste atención a la dirección de la fuente de calor — el lado de la fuente de calor del Panel A no debe apoyarse contra el lado de la fuente de calor del Panel B. Consulte la ficha técnica del producto para los requisitos específicos de dirección de empalme. Además, la instalación con empalme continuo de la Serie Blue-Shadow también puede lograr bandas de luz sin costuras de larga distancia.

---

Conclusión

La instalación es el último obstáculo en un proyecto de claraboya artificial y el paso clave que determina el resultado final. Desde la preparación previa hasta los tres métodos de instalación según el tipo de techo, desde los puntos clave del empalme continuo hasta las normas de seguridad, este artículo proporciona una referencia completa para la decisión de compra.

Puntos Clave:

• Techo de placa de yeso: Instalación empotrada, corte preciso, ≥20cm de espacio libre

• Techo integrado: Instalación integrada, coincide con la separación de perfiles, la más conveniente

• Losa de hormigón: Instalación suspendida, calibración de nivel, cables de seguridad obligatorios

• Empalme continuo: Alinear dirección de fuente de calor, usar nivel láser, luminarias más largas reducen conexiones

• Seguridad primero: Electricista autorizado, desconectar alimentación durante el trabajo, cables de seguridad para luminarias grandes

Lumin ofrece una matriz de productos completa desde la Serie Blue-Shadow y la Serie Ultradelgada H50 hasta la Serie Sun-in, cubriendo necesidades de instalación desde baños oscuros residenciales hasta vestíbulos comerciales.

 ¿Listo para comenzar su proyecto de instalación de claraboya artificial? Contacte a Lumin para Soluciones de Instalación y Presupuestos →

📍 Dirección: F3, Edificio 1, Parque Tecnológico Baolu, No.108, Calle Baoshi Oeste, Distrito de Shiyan, Bao'an, Shenzhen, Guangdong, China
📧 Correo electrónico: info@luminlighting.com
📱 Teléfono: +86 15875556677


---

Referencias

[1] IES (Illuminating Engineering Society). IES RP-5-13: Recommended Practice for Daylighting Buildings.

[2] UL (Underwriters Laboratories). UL 1598 – Standard for Luminaires.

[3] China Association of Lighting Industry. T/CALI 0403-2026: LED Luminaires for Sky-Simulating Light.
